USB-Stick-Recovery

USB-Stick-RecoveryUSB-Stick-RecoveryUSB-Stick-Recovery

Fotogalerij

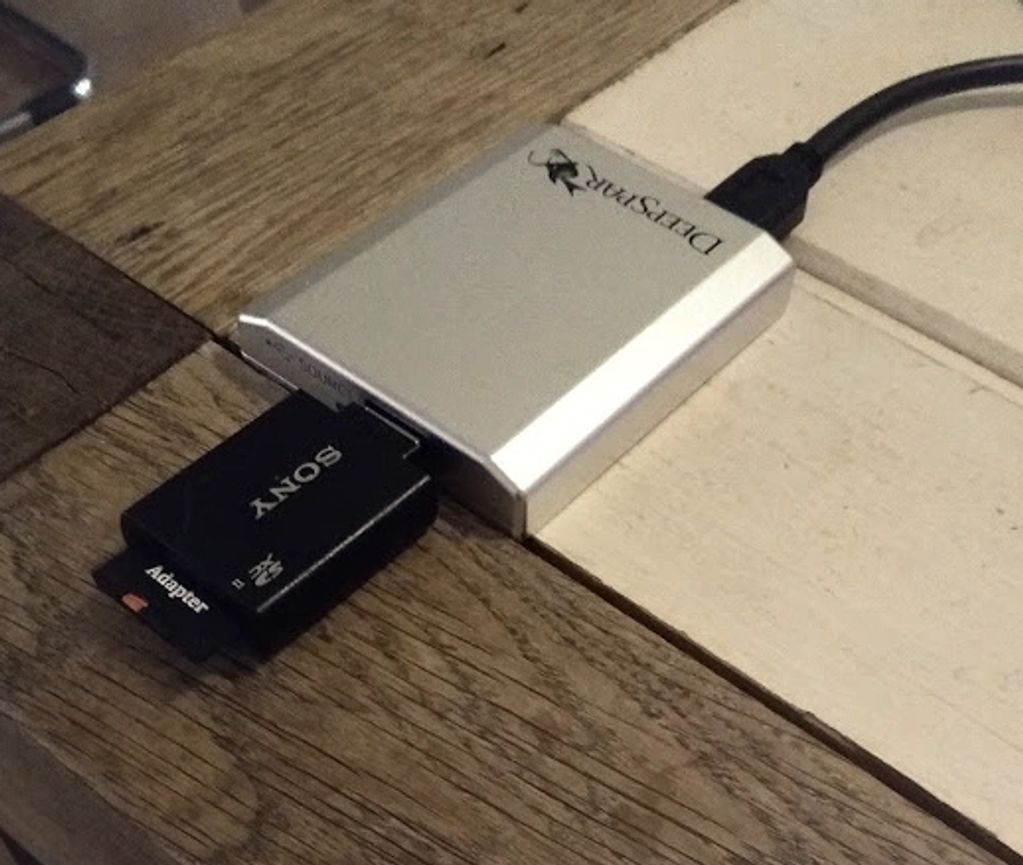

Vaak kan ik een USB Stick of SD geheugen kaart detecteren en uitlezen met de DeepSpar.

Vaak kan ik een USB Stick of SD geheugen kaart detecteren en uitlezen met de DeepSpar, zelfs als deze door de PC niet wordt opgepikt.


In elk geval kunnen 9 van de 10 USB sticks worden ge-imaged zelfs als ze om de haverklap crashen.

USB Stick onderzoeken op schade onder de microscoop.

Indien de USB Stick (of geheugen kaart) niet wordt gedetecteerd of slechts met een incorrecte fysieke capaciteit zit er niets anders op dan de PCB uit het plastic omhulsel verwijderen en te onderzoeken op schade.


Ook doormeten middels de multimeter gebeurt onder de microscoop om er zeker van te zijn dat we de polen correct plaatsen op de miniscule onderdelen en traces.

Adapters bedoeld voor uitlezen of dumpen van NAND flash chips.

Als de USB Stick niet gerepareerd kan worden, dan zit er niets anders op dan de NAND chip direct, zonder tussenkomst van de controller uit te lezen.


Voor courante formaten bestaan adapters die op de NAND reader geplaatst kunnen worden.

Monolith NAND adapter

Wanneer er geen passende adapter is of het een monolith betreft is een monolith adapter vereist.


De verbindingen tussen de chip en de adapter worden gevormd door koper draad met ongeveer de dikte van een haar.

NAND chip dumpen of uitlezen en reconstrueren d.m.v. Flash Extractor hardware en software.

Ten slotte kan dan de NAND chip worden gedumpt of uitgelezen naar een dump bestand.


Vanuit dit dump bestand wordt dan een logisch image geconstrueerd met behulp van Flash Extractor software.

Video

NAND BGA chip van USB Flash Drive verwijderen t.b.v. chip-off recovery.

Dit is een van mijn eerste 'experimenten' op een USB drive gekocht via eBay. Ik zou het inmiddels iets anders aanpakken, maar de chip werd uitgelezen en opgelost m.b.v. Flash Extractor.

Gegevens terughalen van een USB Stick

Begint als een geval gebroken connector, echter na reparatie blijkt de NAND geheugen chip in slechte conditie.
